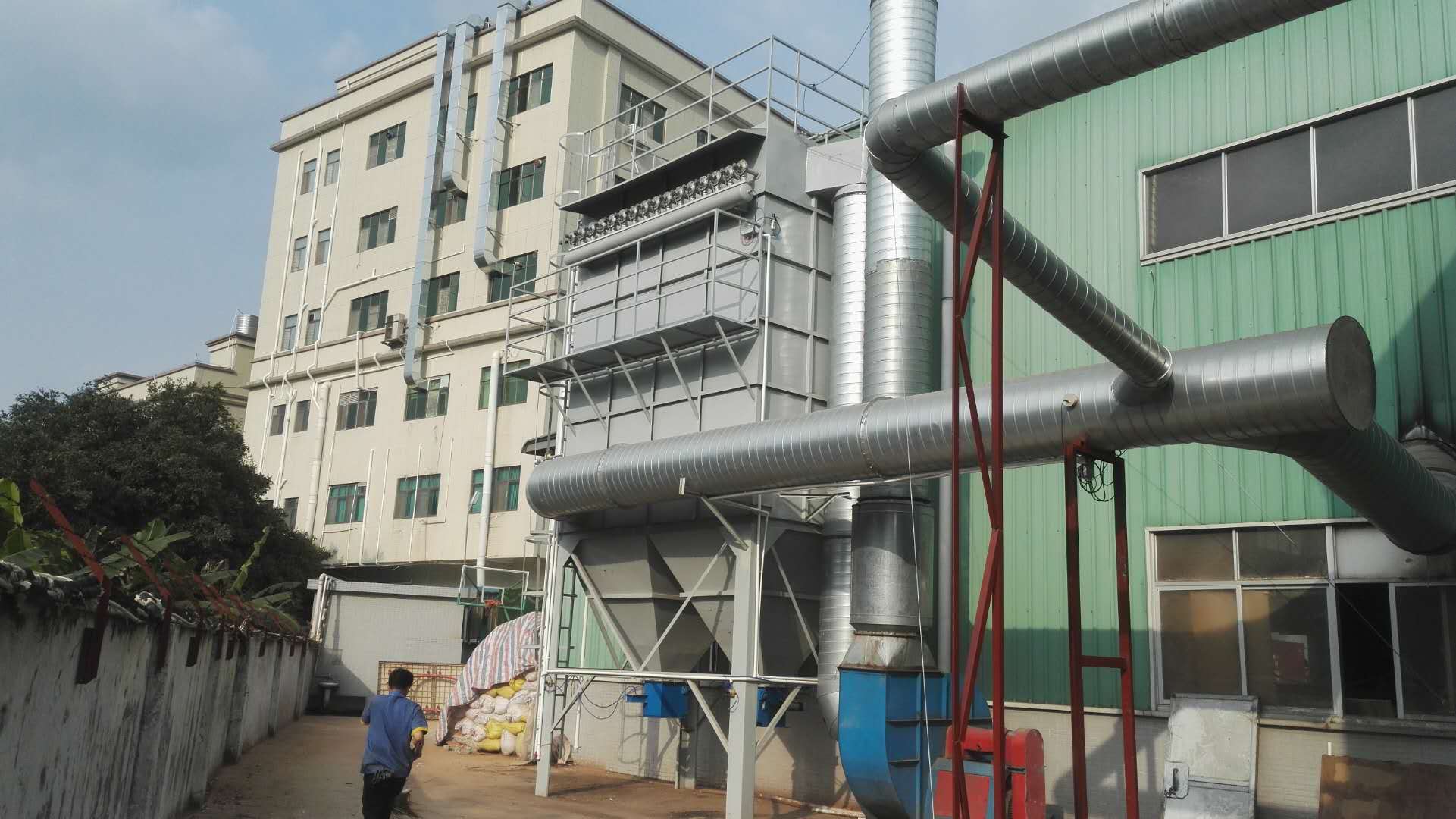

脉冲布袋除尘器是袋式除尘器的主要形式。在应用中脉冲袋式除尘器占各种袋式除尘器数量 的50%以上。

脉冲袋式除尘器的清灰装置由脉冲阀、喷吹管、贮气包、导流器和控制仪等几部分组成。

脉冲袋式除尘器清灰装置工作原理如图。脉冲阀一端接压缩空气包，另一端接喷吹

管，脉冲阀背压室接控制阀，脉冲控制仪控制着控制阀及脉冲阀开启。当控制仪无信号输出时， 控制阀的排气口被关闭，脉冲阀喷口处于关闭状态；当控制仪发出信号时控制排气口被打开，脉 冲阀背压室外的气体泄掉，压力降低，膜片两面产生压差，膜片因压差作用而产生位移，脉冲喷 吹时打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出（从喷吹管喷出的气体为一次风）。 当高速气流通过文氏管导流器一次风和掺入的周围空气（称为二次风）进入滤袋，造成滤袋内瞬 时正压引起滤袋变形，粉尘脱离滤袋实现清灰。
